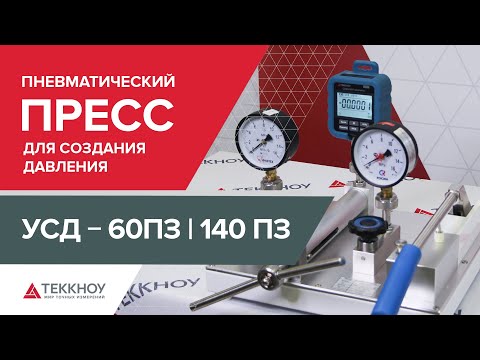

Пневматический пресс для создания давления УСД-60П3

Пресс УСД-60П3 является вспомогательным оборудованием, применяемым для поверки и калибровки средств измерения давления методом сличения показаний эталонного и поверяемого средств измерений. Пресс может использоваться как в полевых, так и в лабораторных условиях.

Общие сведения

УСД-60П3 пневматический мановакууметрический пресс является портативным прибором и предназначен для создания давления от -95 кПа до 6 МПа. Использование вентиля точной регулировки позволяет регулировать давление с точностью до 10 Па. Дизайн и конструкция обратного клапана делает переключение с вакуума на избыточное давление и обратно плавным и удобным. Пресс имеет 3 выходных порта, что позволяет проводить калибровку одновременно двух манометров, а также обеспечивают быструю установку образцового и тестируемых приборов без использования гаечных ключей.

Функциональность

Пресс УСД-60П3 является идеальным решением для калибровки преобразователей давления, манометров, реле давления и других средств измерения давления в химической промышленности, теплоэнергетике, металлургии и т. д. Конструкция пресса обеспечивает простое управление и удобное обслуживание.

Принцип действия

УСД-60П3 состоит из ручной помпы, вентиля точной регулировки, клапана сброса, обратного клапана и выходных портов и других элементов. Манометр может быть легко и быстро установлен на выходной порт. Для переключения с вакуума на избыточное давление и обратно используйте обратный клапан (нажать для создания давления и втянуть для создания вакуума). Предварительно накачайте давление ручной помпой и используйте винтовой насос для грубой установки давления (по часовой стрелке для повышения и против часовой стрелки для понижения). Для точной установки давления воспользуйтесь вентилем тонкой регулировки.

Техническая спецификация

• Диапазон рабочих давлений: от -95 кПа до 6 кПа.
• Дискретность: до 10 Па;
• Рабочая среда: воздух;
• Выходные порты: два порта из нержавеющей стали М20×1,5 с внутренней резьбой;
• Уплотнения из материала Buna-N;
• Заводская упаковка: картонная коробка с прокладкой из поролона;
• Габаритные размеры: 320 мм × 390 мм ×180 мм;
• Масса: 14,8 кг.

Составные части



       1. Выходные порты
Один для установки образцового прибора, два других – для испытуемых.

      2. Ручная помпа
Чтобы создать давление примерно до 1,0 – 1,2 МПа перемещайте рукоятку помпы несколько раз вверх-вниз. Ручная помпа выполняет функцию подпрессовки.

      3. Обратный клапан (давление/вакуум)
Нажмите кнопку для переключения на создание избыточного давления. Потяните кнопку на себя для создания вакуума.

      4. Запорный клапан
Закройте при калибровке для стабилизации давления

      5. Подающий винт (винтовой насос)
Перекрывает соединение между точной регулировкой и выходом для сохранения стабильности измерительной части.

      6. Предохранительный клапан
Для повышения давления вращайте клапан по часовой стрелке. Для уменьшения – вращайте против часовой стрелки.

Принцип действия

УСД-60П3 состоит из ручной помпы, вентиля точной регулировки, клапана сброса, обратного клапана и выходных портов и других элементов. Манометр может быть легко и быстро установлен на выходной порт. Для переключения с вакуума на избыточное давление и обратно используйте обратный клапан (нажать для создания давления и втянуть для создания вакуума). Предварительно накачайте давление ручной помпой и используйте винтовой насос для грубой установки давления (по часовой стрелке для повышения и против часовой стрелки для понижения). Для точной установки давления воспользуйтесь вентилем тонкой регулировки.

Функциональная схема:

Меры предосторожности

1. При снятии испытуемого вакуумметра в системе не должно быть остаточного давления (разряжения).
2. Перед подачей давления проверьте положение обратного клапана. В противном случае возможно возникновение утечки.
3. Регулярно меняйте уплотнительные кольца.
4. Рабочей средой является воздух. Не допускайте попадания жидких и механических фракций в систему вакуумного компаратора.
5. Данная система пневматическая. Не допускайте попадания влаги внутрь.
6. УСД-60П3 пневматический прибор. Не калибруйте датчики, работающие на жидких средах без предварительной их промывки и просушки. Регулярно вращайте подающий винт.

Комплект поставки

Пресс пневматическая УСД-60П3

Паспорт

Комплект запасных уплотнителей

Руководство по эксплуатации

	Манометр ЦМ100
	Манометр ЦМ200
	Манометр ЦМ300
	Комплект переходников КПА-10/КПА-15/КПА-41   (возможен заказ переходников по отдельности на любые типы резьб)
	Комплект БРС переходников   (возможен заказ переходников по отдельности на любые типы резьб)
	Быстроразъемный самоподжимной патрон БРСП
	Грязеуловитель ТГУ-25/ТГУ-60/ТГУ-100/ТГУ-200
	Разделитель сред масло / вода РМВ-700
	Комплект для чистки резьб
	Стойки-коллекторы СКП-4 / СКП-6
	Коллекторы для прессов К-2 / К-3
